Connettore di alimentazione impermeabile IP67, montaggio a pannello, 3 pin, con corrente nominale di 10A per collegamenti elettrici sicuri

Marchio:	Cablein
Numero di modello:	CB-BC01
MOQ:	1pc
prezzo:	Price Can Contact With Our Sales
Dettagli dell' imballaggio:	Cartone per l'esportazione di alta qualità
Condizioni di pagamento:	T/T, Unione Occidentale

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Shenzhen Cina

Certificazione:

CE, ROHS, TUV , ETL

Stile di montaggio:

Montaggio a pannello

Grado IP:

Pin di contatto:

2pin potere 1pin che collega segnale a massa 5pin

Spillo:

Pin 3

Valutazione attuale:

Genere:

maschio e femmina

Resistenza all'isolamento Mo:

Evidenziare:

IP44 connettore di alimentazione a presa impermeabile

Connettore di alimentazione montato sul pannello impermeabile

Connettore di alimentazione montato sul pannello a tre nuclei

Descrizione di prodotto

Connettore di alimentazione da pannello IP44 - Connettore impermeabile da filo a BC01 a tre conduttori

Configurazione dei pin

Connettore maschio/femmina 2/3/4/5/7/9/12

Valore nominale di corrente

Massimo 20A

Materiale

Costruzione in nylon PA66

Tensione di esercizio

500V CA

Metodo di connessione

Connettore impermeabile di tipo senza vite

Assemblaggio del filo

Opzioni di saldatura o avvitamento

Resistenza ai raggi UV

Certificato resistente ai raggi UV per esterni

Diametro esterno guaina cavo

Gamma 4,5-9,2 mm

Specifiche tecniche

Codice articolo	CB-LP20-2P	CB-LP20-3P	CB-LP20-4P	CB-LP20-5P	CB-LP20-7P	CB-LP20-9P	CB-LP20-12P
Pin	2 pin	3 pin	4 pin	5 pin	7 pin	9 pin	12 pin
Collegamento fili - Incollaggio	✓	✓	✓	✓	✓	✓	✓
Collegamento fili - Bloccaggio	✓	✓	✓	✓	*	*	*
Elemento di contatto - Incollaggio	φ2.7*2	φ2.7*3	φ2.7*4	φ1.8*5	φ1.8*7	φ1.0*9	φ1.0*12
Elemento di contatto - Bloccaggio	φ2.4*2	φ2.4*3	φ2.4*4	φ1.8*5	*	*	*

Valori nominali di prestazione

Sezione del filo	Corrente nominale	Tensione nominale	Tensione di isolamento	Impedenza di contatto	Aumento della temperatura
2,5-4 mm² (14-12 AWG)	20A	500V CA	2500V CA	< 1 mΩ	20A 30℃↓; 25A 40℃↓; 30A 50℃↓
1-1,5 mm² (18-16 AWG)	10A	500V CA	2000V CA	< 3 mΩ	10A 30℃↓; 15A 40℃↓; 20A 50℃↓
0,34-0,75 mm² (22-20 AWG)	5A	250V CA	1500V CA	< 5 mΩ	5A 30℃↓; 7A 40℃↓; 10A 50℃↓

Resistenza di isolamento: ≥ 1000 MΩ

Durata meccanica: ≥ 1900 cicli

Temperatura ambiente: da -40℃ a +85℃

Invecchiamento ad alta temperatura: 85℃ / 168 ore

Vantaggi del prodotto

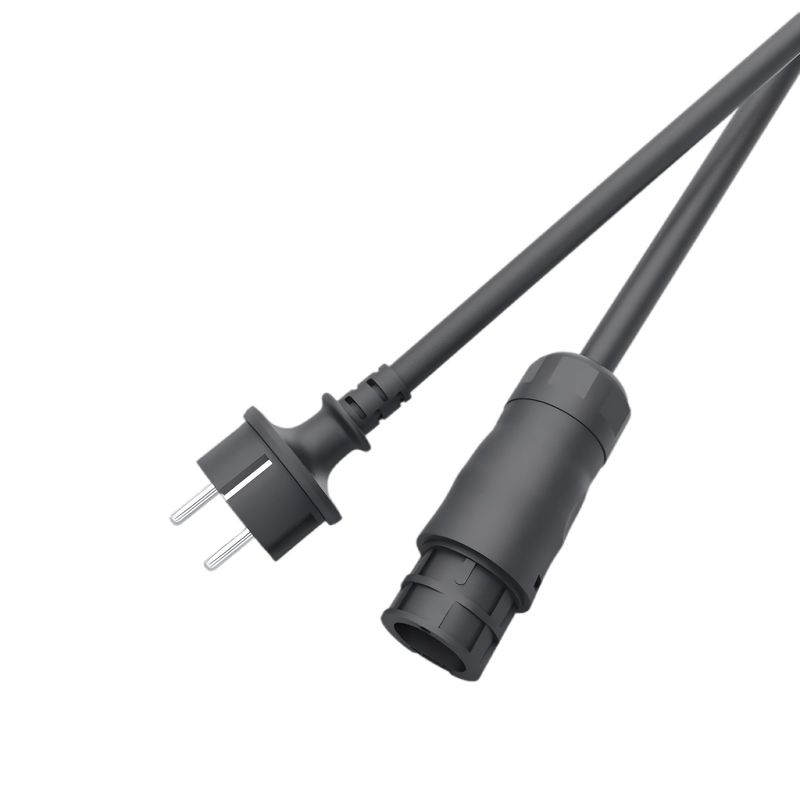

Presentazione del connettore impermeabile di alimentazione per microinverter quadrato 3X1.5 da filo a BC01 a tre conduttori! Questo connettore di alta qualità è appositamente progettato per fornire collegamenti di alimentazione affidabili e impermeabili.

Costruito con precisione e pensando alla durata, garantisce una vestibilità sicura e prestazioni ottimali anche in ambienti difficili. La configurazione quadrata 3X1.5 offre un'efficiente trasmissione di potenza, rendendolo ideale per varie applicazioni, in particolare nelle configurazioni di microinverter.

Con il suo grado di impermeabilità IP44, puoi stare tranquillo sapendo che i tuoi collegamenti di alimentazione sono protetti da umidità, polvere e altri elementi.

Applicazioni

Domande frequenti

D: Che tipo di connettori impermeabili avete?

R: Abbiamo tutti i tipi di connettori impermeabili, inclusi molti design di stampi privati e opzioni personalizzate. Siamo specializzati in connettori di alimentazione impermeabili BC01 saldati a 7 conduttori maschio con flangia e presa femmina per macchina da taglio a parete, connettori impermeabili assemblati, connettori impermeabili sovrastampati, connettori impermeabili a T, connettori impermeabili personalizzati a Y, connettori per l'industria zootecnica, connettori impermeabili per l'industria avicola, connettori impermeabili per le nuove energie e connettori impermeabili per sistemi solari.

D: Come acquistare i vostri prodotti?

R: Contatta il nostro team di vendita online o via e-mail. Si prega di fornire:

• Valore nominale di corrente e numero di contatti

• Stile di assemblaggio

• Sezione del filo del cavo

• Lunghezza del cavo e metodo di spedizione

D: Come contattarvi?

R: Si prega di fornire la propria e-mail, numero di telefono, ID Skype o WhatsApp. Con oltre 8 anni di esperienza nel settore, disponiamo di team di vendita e ricerca e sviluppo professionali pronti a comprendere le tue esigenze e fornire soluzioni tempestive. Non esitare a contattarci per qualsiasi domanda.

Supporto professionale disponibile

Il nostro team esperto è pronto ad assistere con specifiche tecniche, requisiti personalizzati e guida all'applicazione per le tue esigenze di connettori impermeabili.
