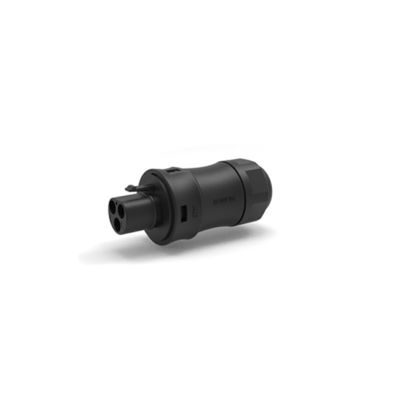

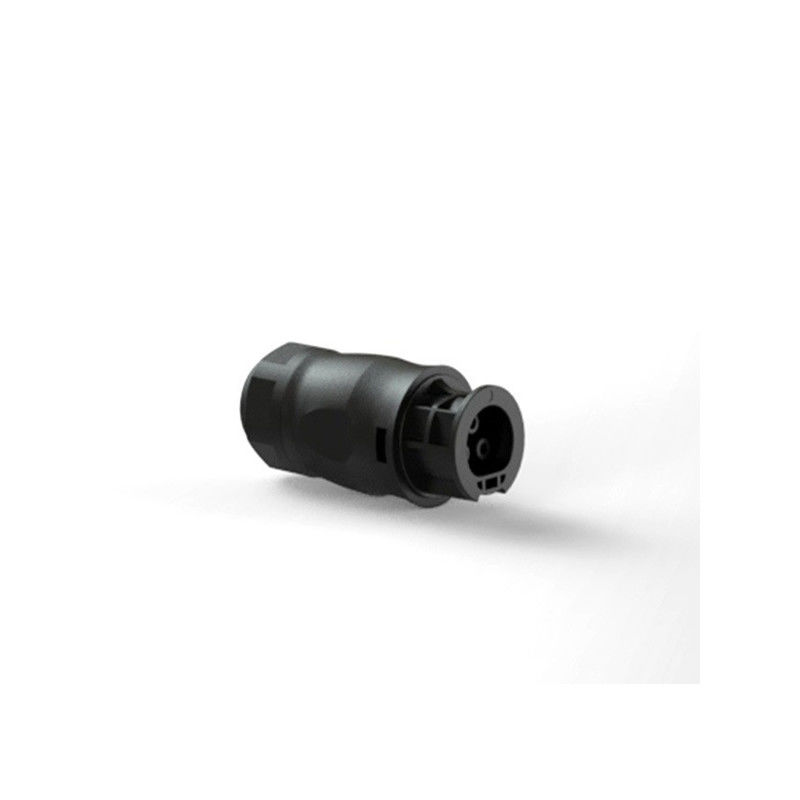

Connettore di alimentazione impermeabile IP67 con classificazione AC 500V e design a tre conduttori per microinverter solari fotovoltaici

Tutte le categorie

Collegamento circolare impermeabile

Fermaglio maschio impermeabile

Presa di alimentazione impermeabile

connettore di cavo impermeabile

Collegamento di segnale impermeabile

Collegamento di dati impermeabile

Connettore di montaggio del pannello impermeabile

Collegamento di corrente

Contattici

Mr. Nick Zou

nick@cableinco.com

+86 13310837463

Contatto ora

Connettore di alimentazione impermeabile IP67 con classificazione AC 500V e design a tre conduttori per microinverter solari fotovoltaici

Marchio:	Cablein
Numero di modello:	CB-Q28
MOQ:	1pc
prezzo:	Price Can Contact With Our Sales
Dettagli dell' imballaggio:	Cartone per l'esportazione di alta qualità
Condizioni di pagamento:	T/T, Unione Occidentale

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Shenzhen Cina

Certificazione:

CE, ROHS, TUV , ETL

Modello di collegamento:

Premere il blocco

Progettazione del connettore:

Connettore di Weipu

Dettagli del prodotto:

2 pin di connettore di alimentazione esterno impermeabile

Temperatura operativa:

Da -40°C a 105°C

Cucine:

Accoppiamento filettato

Grado IP:

Durabilità:

≥ 500 cicli di accoppiamento e disaccoppiamento

Modalità di connessione:

Attacco rapido a baionetta

Evidenziare:

Micro Inverter Power Connector impermeabile

Collegamento maschile e femminile impermeabile

Connettore a tre nuclei maschio e femmina

Descrizione di prodotto

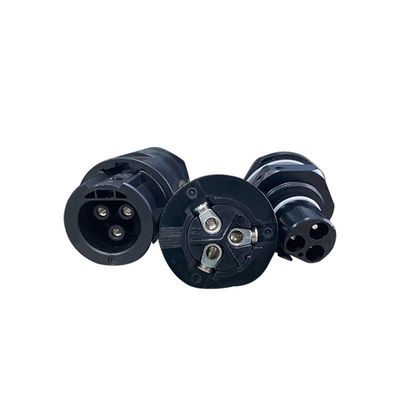

Connettore di alimentazione per micro inverter - Connettore maschio e femmina a tre poli impermeabile

Panoramica del prodotto

Il connettore di alimentazione impermeabile per micro inverter solari fotovoltaici a tre poli con testa maschio e femmina Q28 garantisce collegamenti di alimentazione affidabili nei sistemi di energia solare con protezione impermeabile avanzata e trasmissione di potenza stabile a tre poli.

Specifiche principali

Opzioni pin: 2/3/4/5/7/9/12 Maschio/Femmina

Valore nominale di corrente: 20A Max

Materiale: Nylon PA66

Tipo di connessione: Connettore impermeabile senza viti

Tensione di esercizio: 500V

Assemblaggio cavi: Saldatura o avvitamento

Resistenza ai raggi UV: Adatto per esterni

OD guaina cavo: 4.5-9.2mm

Scheda tecnica

Codice articolo	CB-Q28-2P	CB-Q28-3P	CB-Q28-4P	CB-Q28-5P	CB-Q28-7P	CB-Q28-9P	CB-Q28-12P
Pin	2 Pin	3 Pin	4 Pin	5 Pin	7 Pin	9 Pin	12 Pin
Collegamento fili - Incollaggio	✓	✓	✓	✓	✓	✓	✓
Collegamento fili - Bloccaggio	✓	✓	✓	✓	*	*	*
Elemento di contatto - Filo di incollaggio	φ2.7*2	φ2.7*3	φ2.7*4	φ1.8*5	φ1.8*7	φ1.0*9	φ1.0*12
Elemento di contatto - Filo di bloccaggio	φ2.4*2	φ2.4*3	φ2.4*4	φ1.8*5	*	*	*

Specifiche di prestazione:
Sezione del filo applicabile: 2.5-4 mm² (14-12 AWG) / 1-1.5 mm² (18-16 AWG) / 0.34-0.75 mm² (22-20 AWG)
Corrente nominale: 20A / 10A / 5A
Tensione nominale: 500V CA / 500V CA / 250V CA
Tensione di isolamento: 2500V CA / 2000V CA / 1500V CA
Impedenza di contatto: < 1 mΩ / < 3 mΩ / < 5 mΩ
Aumento della temperatura: 20A 30℃↓;25A 40℃↓;30A 50℃↓ / 10A 30℃↓;15A 40℃↓;20A 50℃↓ / 5A 30℃↓;7A 40℃↓;10A 50℃↓
Resistenza di isolamento: ≥ 1000 MΩ
Durata meccanica: ≥ 1900 volte
Temperatura ambiente: da -40 a +85 ℃
Invecchiamento ad alta temperatura: 85 ℃ / 168 h

Vantaggi del prodotto

Il connettore di alimentazione impermeabile per micro inverter solari fotovoltaici a tre poli con testa maschio e femmina Q28 rappresenta una tecnologia avanzata nella connettività dell'energia solare. Progettato specificamente per i sistemi fotovoltaici, questo connettore garantisce una trasmissione di potenza affidabile ed efficiente.

La costruzione impermeabile lo rende ideale per ambienti esterni, fornendo protezione contro l'umidità e le condizioni meteorologiche avverse. Il design a tre poli offre una trasmissione di potenza stabile, migliorando sia le prestazioni che la sicurezza per i micro inverter solari.

Adatto sia per installazioni solari residenziali che commerciali, questo connettore semplifica i processi di configurazione e riduce al minimo i rischi di interruzione di corrente. È un componente essenziale che supporta il funzionamento senza interruzioni del sistema di energia solare, rendendo l'energia pulita più accessibile e affidabile.

Applicazioni

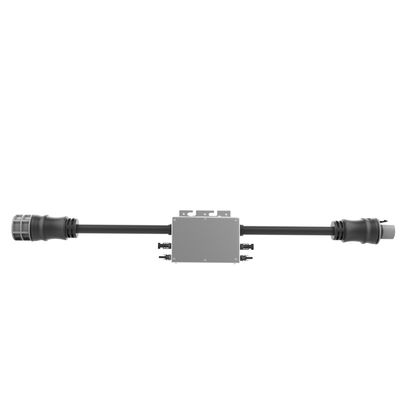

Ideale per sistemi solari fotovoltaici, micro inverter e collegamenti di alimentazione esterni che richiedono protezione impermeabile e prestazioni affidabili.

Domande frequenti

D: Che tipo di connettori impermeabili avete?

R: Offriamo una gamma completa di connettori impermeabili, inclusi design a stampo privato e soluzioni personalizzate. La nostra linea di prodotti include:

Spina maschio a 7 poli saldata BC01 con presa femmina a flangia
Connettori impermeabili di assemblaggio
Connettori impermeabili over-mold
Connettori impermeabili a T
Connettori impermeabili personalizzati a Y
Connettori per l'industria zootecnica e avicola
Nuovi connettori impermeabili per l'energia
Connettori impermeabili per sistemi solari

D: Come acquistare i vostri prodotti?

R: Contatta il nostro team di vendita online o via e-mail. Si prega di fornire:

Valore nominale di corrente e numero di contatti richiesti
Stile di assemblaggio preferito
Specifiche della sezione del filo del cavo
Lunghezza del cavo e preferenze di spedizione

D: Come contattarvi?

R: Contattaci via e-mail, telefono, Skype o WhatsApp. Con oltre 8 anni di esperienza nel settore, il nostro team di vendita e ricerca e sviluppo professionale può comprendere rapidamente le tue esigenze e fornire soluzioni efficaci. Non esitare a contattarci per qualsiasi domanda.
