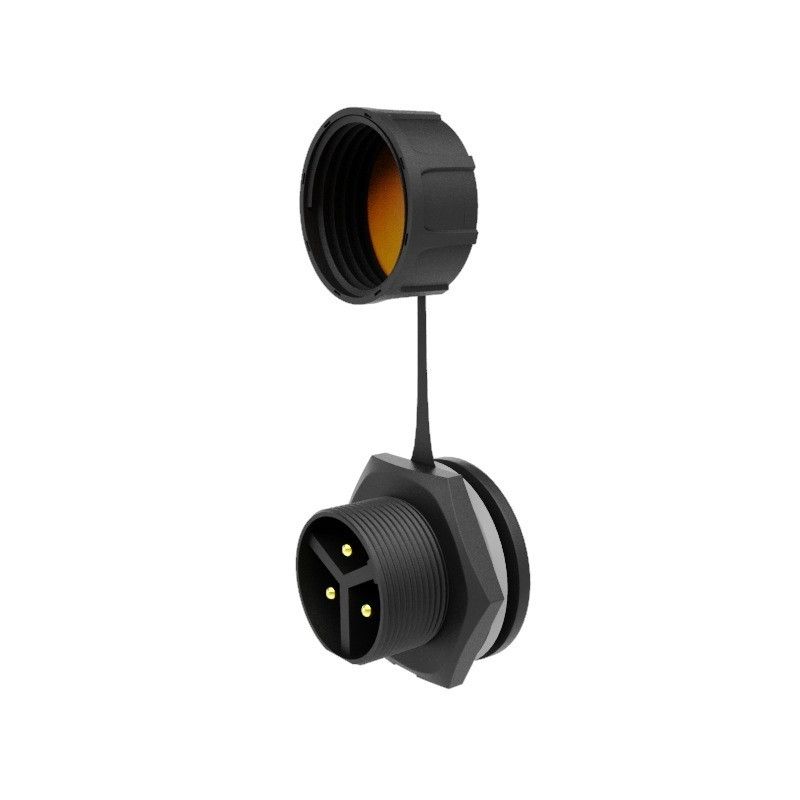

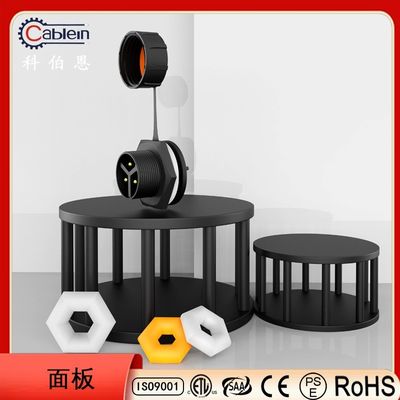

M20 Connessione di montaggio del pannello impermeabile resistente agli UV a vite a 3 nuclei frontali per inverter solare micro

Marchio:	Cablein
Numero di modello:	CB-M20-3P
MOQ:	1pc
prezzo:	Price Can Contact With Our Sales
Dettagli dell' imballaggio:	Cartone per l'esportazione di alta qualità
Condizioni di pagamento:	T/T, Unione Occidentale

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Shenzhen Cina

Certificazione:

CE, ROHS, TUV , ETL

Dimensione del connettore:

M20 Front 3-Core Waterproof Panel Mount Connector Male Head Of Micro Inverter Solare

Stile connettore:

Dritto

Modalità di connessione:

Fabbricazione in cui il prodotto è utilizzato

Sistema di bloccaggio del connettore:

Durabilità:

≥1000 volte

Elettronica industriale:

Accessori

Gamma di cavi:

6-10MM

Tipo di connettore:

Bloccaggio a pressione

Evidenziare:

Connettore maschile di montaggio del pannello impermeabile

Connettore di montaggio a pannello impermeabile a tre nuclei

Descrizione di prodotto

M20 Connettore di montaggio del pannello impermeabile maschile a tre nuclei frontali per micro inverter solare

Specificativi del prodotto

Configurazione del pin:2/3/4/5/7/9/12 connettore maschio/femmina
Classificazione attuale:10A Massimo
Materiale:PA66 Nylon
Metodo di connessione:Collegamento impermeabile di tipo senza vite
tensione di funzionamento:400 V
Filtro di montaggio:Saldatura o fissaggio a vite
Resistenza ai raggi UV all'aperto:Passo certificato
Cable Jacket OD4-9 mm

Fogli tecnici

Parte n.	CB-LP20-2P	CB-LP20-3P	CB-LP20-4P	CB-LP20-5P	CB-LP20-7P	CB-LP20-9P
Pini	2 pin	3 pin	4 pin	5 pin	7 Pin	9 Pin
Connessione via cavo - legame	✓	✓	✓	✓	✓	✓
Connessione del filo - blocco	✓	✓	✓	✓	*	*
Membro di contatto - filo di legatura	φ2,7*2	φ2,7*3	φ2,7*4	φ1,8*5	φ1,8*7	φ1,0*9
Membro di contatto - filo di blocco	φ2,4*2	φ2,4*3	φ2,4*4	φ1,8*5	*	*
Indicatore di filo applicabile	1.5mm2 / 16AWG	0.5mm2 / 20AWG	0.5mm2 / 20AWG	0.5mm2 / 20AWG	0.5mm2 / 20AWG	0.5mm2 / 20AWG
Corrente nominale	15A	5A	5A	5A	5A	5A
Tensione nominale	400V CA	250 V CA	250 V CA	250 V CA	250 V CA	250 V CA

Specifiche aggiuntive:

Tensione di isolamento: 2000V AC / 1500V AC
Impedenza di contatto: < 3 mΩ / < 5 mΩ
Aumento della temperatura: varia a seconda del modello e della corrente nominale
Resistenza isolante: ≥ 1000 MΩ
Vita meccanica: ≥ 1900 cicli
Temperatura ambiente: da -40°C a +85°C
Invecchiamento ad alta temperatura: 85°C / 168 ore

Caratteristiche e vantaggi del prodotto

Il connettore di montaggio del pannello impermeabile a 3 nuclei M20 rappresenta un'ingegneria avanzata per i sistemi di energia solare.questo connettore offre eccezionale durata e prestazioni in ambienti esterni esigenti.

Protezione impermeabile superiore per condizioni esterne difficili
Configurazione a tre nuclei per un'efficiente trasmissione di potenza
Massimizza le prestazioni di uscita del micro inverter solare
Processi di installazione e manutenzione semplificati
Riduce i tempi di fermo del sistema e migliora l'efficienza complessiva
Adatto sia per applicazioni solari residenziali che commerciali

Applicazioni

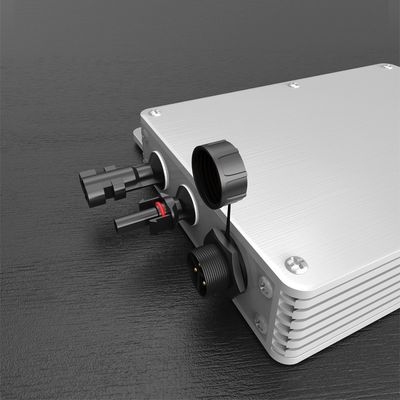

Questo connettore è specificamente progettato per sistemi di micro-inverter solari ed è ampiamente utilizzato in varie applicazioni di energia solare in cui è affidabile,le connessioni impermeabili sono essenziali per prestazioni ottimali.

Domande frequenti

Quali tipi di connettori impermeabili offrite?

Forniamo una gamma completa di connettori impermeabili, inclusi modelli di stampi privati e soluzioni personalizzate.Connesori impermeabili di montaggio, connettori over-mold, connettori T e Y personalizzati, connettori per l'industria zootecnica e connettori impermeabili specializzati per la nuova energia e il sistema solare.

Come posso acquistare i vostri prodotti?

Contattare il nostro team di vendita online o via e-mail. Si prega di fornire: attuale rating e numero di contatti richiesti, stile di montaggio preferito, specifiche di calibro del cavo, requisiti di lunghezza del cavo,e metodo di trasporto preferito.

Come posso contattare la sua squadra?

Con oltre 8 anni di esperienza nel settore,i nostri team di vendita e di ricerca e sviluppo sono pronti a soddisfare le vostre esigenze e fornire soluzioni tempestive.

Sono disponibili dei campioni?

Sì, offriamo campioni con i costi di spedizione coperti dal cliente.
