Connettore a pannello impermeabile autobloccante 400V con pin femmina montato frontalmente per collegamenti elettrici sicuri

Marchio:	Cablein
Numero di modello:	CB-P20-2P
MOQ:	1pc
prezzo:	Price Can Contact With Our Sales
Dettagli dell' imballaggio:	Cartone per l'esportazione di alta qualità
Condizioni di pagamento:	T/T, Unione Occidentale

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Shenzhen Cina

Certificazione:

CE, ROHS, TUV , ETL

Dimensione del connettore:

P20-2/3 Connessione a pannello impermeabile auto-bloccante

Stile connettore:

Tipo di pannello

Modalità di connessione:

Fabbricazione in cui il prodotto è utilizzato

Materiale di contatto:

Metalli placcati in ottone

Durabilità:

≥1000 volte

Elettronica industriale:

Accessori

Temperatura operativa:

Da -40°C a 105°C

Tipo di connettore:

Bloccaggio a pressione

Capacità di alimentazione:

50000 pezzi al giorno

Evidenziare:

Collegamento di pannello impermeabile auto-bloccante

Collegamento a pannello impermeabile da 400 V

Descrizione di prodotto

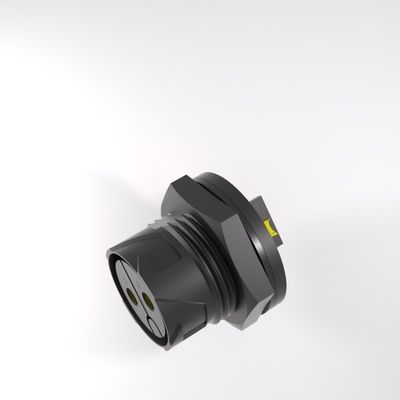

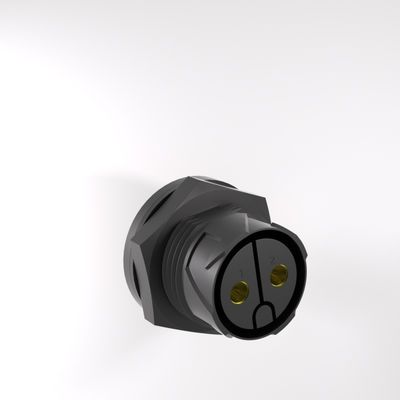

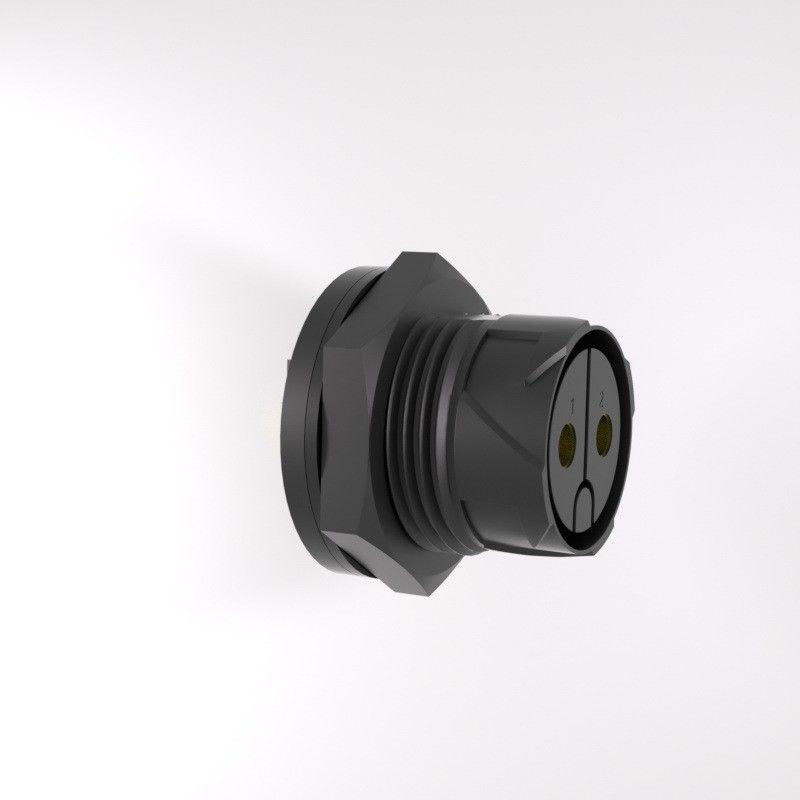

Connettore a pannello impermeabile autobloccante 400V P20-2/3 Core Pin femmina montato frontalmente

Panoramica del prodotto

Connettore a pannello impermeabile ad alte prestazioni con meccanismo autobloccante, progettato per applicazioni industriali che richiedono collegamenti elettrici affidabili in ambienti difficili.

Specifiche principali

Configurazione dei pin: 2/3/4/5/7/9/12 Maschio/Femmina

Corrente nominale: 10A Max

Materiale: Nylon PA66

Tipo di connessione: Impermeabile senza viti

Tensione di esercizio: 400V

Resistenza ai raggi UV: Adatto per esterni

Assemblaggio fili: Saldatura o avvitamento

Gamma OD cavo: 4-9mm

Scheda tecnica

Codice articolo	CB-P20-2P	CB-P20-3P	CB-P20-4P	CB-P20-5P	CB-P20-7P	CB-P20-9P
Pin	2 Pin	3 Pin	4 Pin	5 Pin	7 Pin	9 Pin
Filo di collegamento	√	√	√	√	√	√
Filo di bloccaggio	√	√	√	√	*	*
Contatto di collegamento	φ2.7*2	φ2.7*3	φ2.7*4	φ1.8*5	φ1.8*7	φ1.0*9
Contatto di bloccaggio	φ2.4*2	φ2.4*3	φ2.4*4	φ1.8*5	*	*

Specifiche di prestazione

Parametro	1.5mm² / 16AWG	0.5mm² / 20AWG	0.5mm² / 20AWG
Corrente nominale	15A	5A	5A
Tensione nominale	400V CA	250V CA	250V CA
Tensione di isolamento	2000V CA	1500V CA	1500V CA
Impedenza di contatto	< 3 mΩ	< 5 mΩ	< 5 mΩ
Aumento della temperatura	20A 30℃↓;25A 40℃↓;30A 50℃↓	10A 30℃↓;15A 40℃↓;20A 50℃↓	5A 30℃↓;7A 40℃↓;10A 50℃↓

Resistenza di isolamento: ≥ 1000 MΩ

Durata meccanica: ≥ 1900 cicli

Temperatura ambiente: -40℃ a +85℃

Invecchiamento ad alta temperatura: 85℃ / 168 ore

Caratteristiche del prodotto

La serie di connettori a pannello impermeabili autobloccanti P20 offre un'eccezionale affidabilità per applicazioni industriali esigenti grazie alle sue innovative caratteristiche di progettazione.

Meccanismo autobloccante: Garantisce collegamenti sicuri che resistono alle vibrazioni e allo scollegamento accidentale
Design impermeabile: Protezione IP67 contro umidità, polvere e contaminanti ambientali
Costruzione durevole: Il materiale in nylon PA66 offre un'eccellente resistenza meccanica e resistenza ai raggi UV
Installazione versatile: Design montato frontalmente con molteplici opzioni di cablaggio per un'integrazione flessibile

Applicazioni

Ideale per varie applicazioni industriali ed esterne che richiedono collegamenti elettrici impermeabili affidabili:

Pannelli di controllo industriale e sistemi di automazione
Illuminazione esterna e apparecchiature elettriche
Sistemi di energia solare e microinverter
Attrezzature agricole e zootecniche
Applicazioni marine e automobilistiche
HVAC e sistemi di automazione degli edifici

Domande frequenti

Che tipo di connettori impermeabili offrite?

Offriamo una gamma completa di connettori impermeabili, inclusi tipi a iniezione autobloccante P16, connettori di assemblaggio, connettori over-mold, connettori a T, connettori a Y e soluzioni specializzate per applicazioni zootecniche, avicole e nuove energie. Molti presentano stampi personalizzati e design su misura.

Come posso acquistare i vostri prodotti?

Contatta il nostro team di vendita con le seguenti specifiche:

Corrente nominale e numero di contatti richiesti
Stile di assemblaggio preferito
Specifiche del calibro del filo del cavo
Lunghezza del cavo e preferenze di spedizione

Come posso contattare il vostro team?

Contattaci via e-mail, telefono, Skype o WhatsApp. Il nostro team esperto con oltre 8 anni nel settore fornisce supporto professionale alle vendite e alla ricerca e sviluppo per rispondere rapidamente alle tue esigenze tecniche e alle sfide applicative.

Sono disponibili campioni?

Sì, forniamo campioni con costi di trasporto a carico del cliente. Si prega di fornire i dettagli del proprio account di corriere e l'indirizzo di spedizione per la pronta consegna dei campioni.
